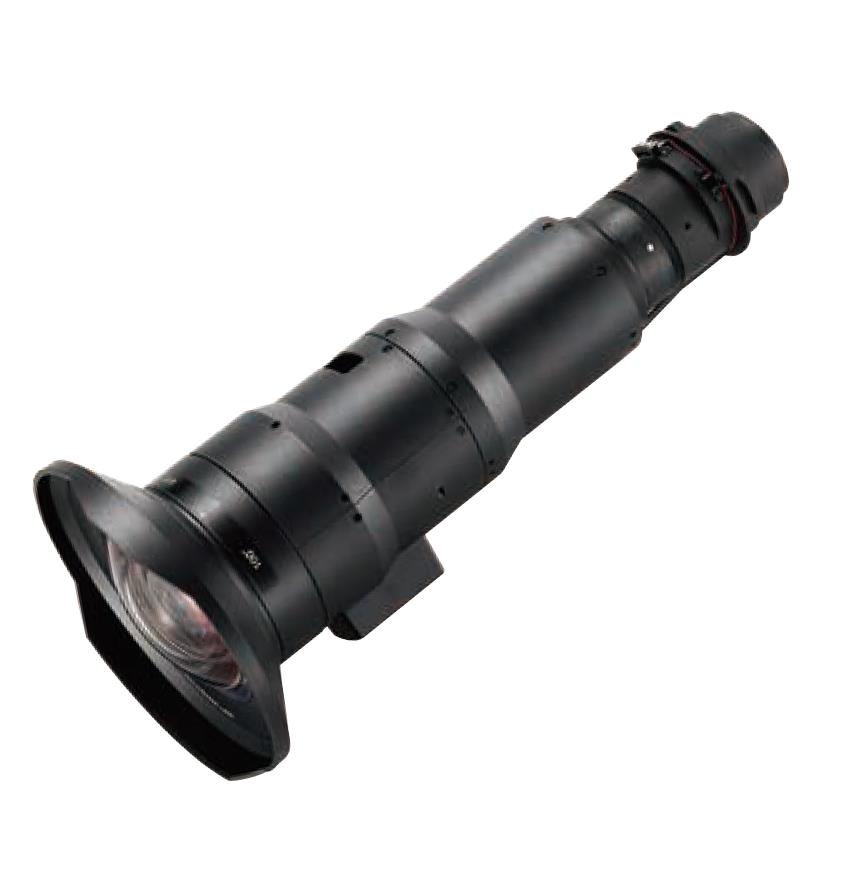

ET-DLE020C

单芯片DLPTM投影机超短焦镜头

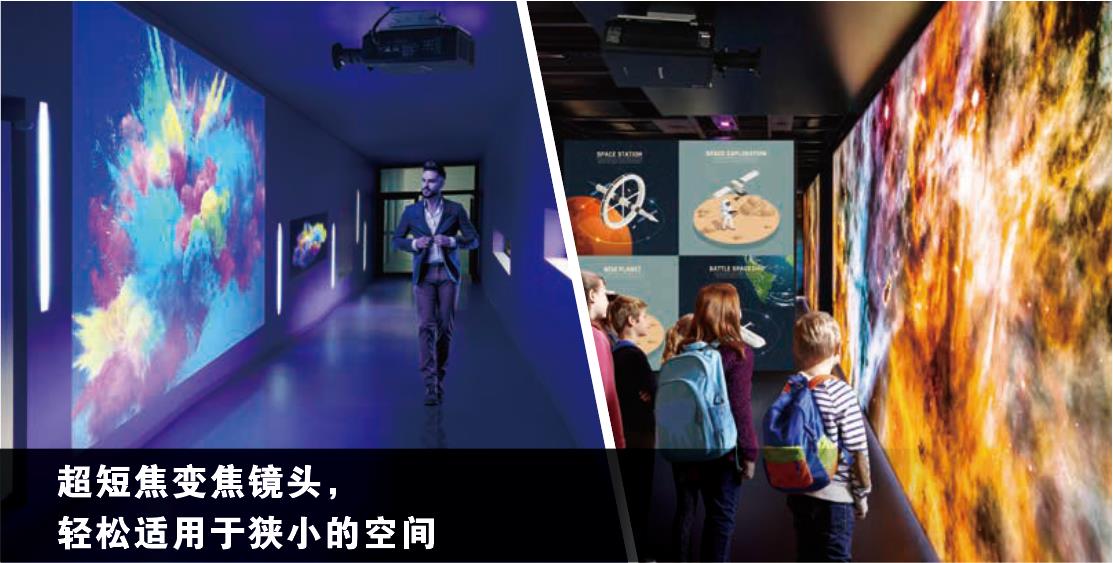

◆ 超短焦变焦镜头,轻松适用于狭小的空间
◆ 卓越的灵活性,便于安装
◆ 连续稳定运行的高可靠性
◆ 灵活变焦和大范围镜头位移
◆ 多尘环境下卓越的可靠性


ET-DLE020C
单芯片DLP™投影机超短焦镜头



01|卓越的灵活性,便于安装
水平投射,投射比低至0.280:1。
搭载光学变焦,ET-DLE020C将超短焦投影的灵活性提升到一个新高度,减少了安装难度。

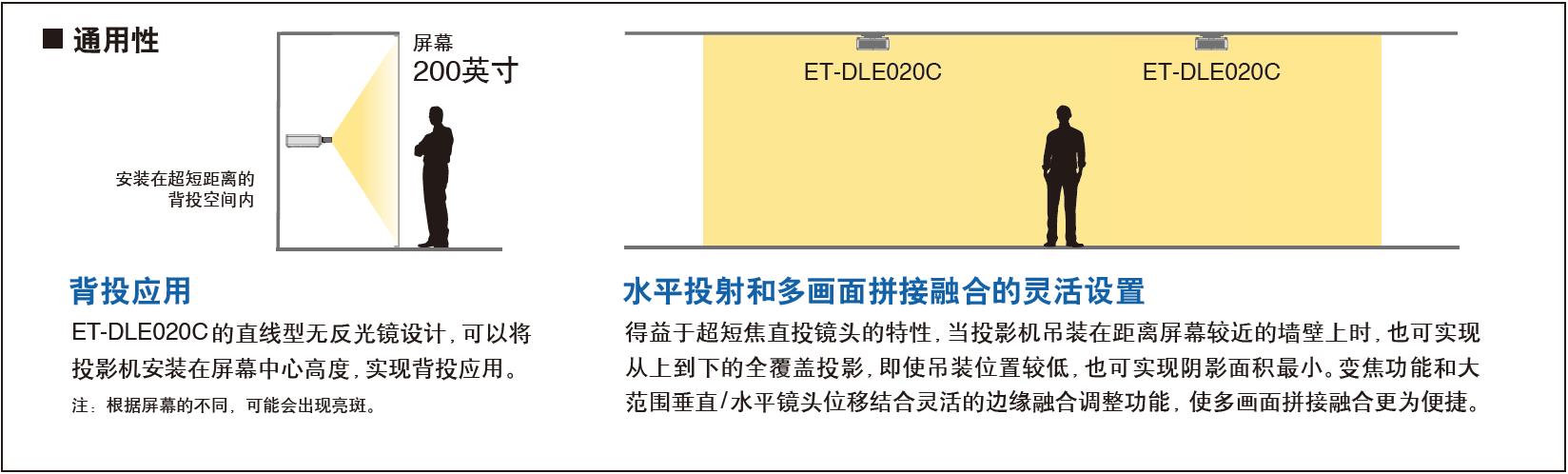

02|为您的展览增添多样性
安装ET-DLE020C超短焦变焦镜头,可以通过叠加来进行正投或背投,探索投影的无限可能性。

03|连续稳定运行的高可靠性
坚固耐用的全玻璃镜头搭配松下防尘单芯片DLP™激光投影机,即使在最恶劣的商业环境下也能可靠运行,无需维护。

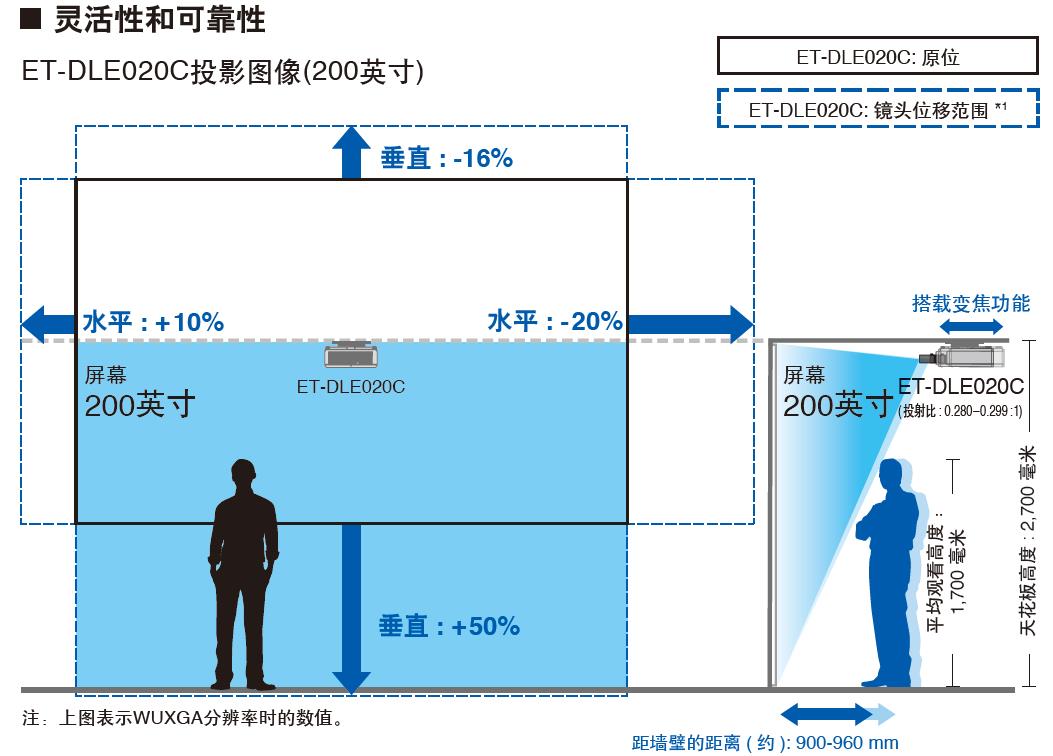

灵活变焦和大范围镜头位移
传统的超短焦镜头固定安装非常耗时,且无误差余量。ET-DLE020C搭载光学变焦功能,允许±45mm(±1.77˝)的安装偏差,可轻松调整图像。结合松下激光投影机*2一起使用,支持大范围垂直/水平镜头位移,是其他同类镜头可移动面积的两倍以上,增加了安装灵活性,加快了安装速度。



多尘环境下卓越的可靠性
ET-DLE020C是一款非球面全玻璃镜头,具有耐热性和耐刮擦性。耐用的结构提高了长期使用的可靠性,当结合我们的防尘激光投影机*2一起使用时,确保连续运行时图像亮度始终如一。




投影距离 单位:米( 英尺)


ET-DLE020C (16:10 宽高比)
投影尺寸
( 对角线 )
投影尺寸
( 高度 )
投影尺寸
( 宽度 )
PT-FRQ100C/CL / PT-FRQ080C/CL
PT-FRZ120C/CL/CL1 / PT-FRZ98C/CL
PT-FRZ88C/CL/CL1 / PT-FRZ78C/CL
PT-FRZ67C/CL
投射比 [0.280–0.299:1]
PT-FRW93C/CL
PT-FRW73C/CL
PT-FRW62C/CL
投射比 [0.294–0.314:1]
小至 大至 小至 大至
100˝/2.540 m 1.346 (4.42) 2.154(7.07) 0.59(1.94) 0.64(2.10) 0.62(2.03) 0.67(2.20)
120˝/3.048 m 1.615(5.30) 2.585(8.48) 0.72(2.36) 0.77(2.53) 0.75(2.46) 0.81(2.66)
150˝/3.810 m 2.019(6.62) 3.231(10.60) 0.90(2.95) 0.97(3.18) 0.95(3.12) 1.02(3.35)
200˝/5.080 m 2.692(8.83) 4.308(14.13) 1.21(3.97) 1.30(4.27) 1.27(4.17) 1.37(4.49)
250˝/6.350 m 3.365(11.04) 5.385(17.67) 1.52(4.99) 1.63(5.35) 1.60(5.25) 1.71(5.61)
300˝/7.620 m 4.039(13.25) 6.462(21.20) 1.83(6.00) 1.96(6.43) 1.92(6.30) 2.06(6.76)
350˝/8.890 m 4.712(15.46) 7.539(24.73) 2.14(7.02) 2.29(7.51) 2.25(7.38) 2.41(7.91)
400˝/10.160 m 5.385(17.67) 8.616(28.27) 2.45(8.04) 2.63(8.63) 2.57(8.43) 2.76(9.06)
注:以上所示投影距离仅适用于16:10 宽高比。其他宽高比的参数值,请参阅投影距离计算器: https://panasonic.net/cns/projector/calculator/tdc/.

型 号 ET-DLE020C
镜头类型 超短焦变焦镜头
F值 2.0
焦距 (f) 4.1–4.4 毫米
屏幕尺寸 100–400 英寸
投射比 WUXGA 0.280–0.299:1
WXGA 0.294–0.314:1
XGA 0.290–0.309:1
镜头移动 *1 垂直 +50 % – -16 %
水平 +10 % – -20 %
变焦
尺寸 ( 宽 x 高 x 深 ) 170 x 170 x 39mm
重量 约3.2kg
适用的投影机 *3 PT-FRQ100C/PT-FRQ100CL/PT-FRQ080C/PT-FRQ080CL/PT-FRZ120C/ PT-FRZ120CL/PT-FRZ120CL1/PT-FRZ98C/PT-FRZ98CL/PT-FRW93C/ PT-FRW93CL/PT-FRX110C/PT-FRX110CL/PT-FRZ88C/PT-FRZ88CL/ PT-FRZ88CL1/PT-FRZ78C/PT-FRZ78CL/PT-FRW73C/PT-FRW73CL/ PT-FRZ67C/PT-FRZ67CL/PT-FRW62C/PT-FRW62CL
*1 吊装且分辨率为WUXGA时得出的数值。镜头位移数值因机型而异。更多详情请参阅投影距离计算器:https://panasonic.net/cns/projector/calculator/tdc/. 桌面安装时,向上和向右移动定义为正数值,向下和向左移动定义为负数值。
*2 具体适用机型请参阅规格表。
*3 使用本产品时请与配备的镜头固定支架一起使用。
