AV-UHS500MC

4K制作切换台


◆ 紧凑型多功能4K 1ME现场制作切换台
◆ 提供输入/输出和4K DVE可选单元进行功能扩展
◆ 标配4K 8入/7出接口,最大可实现16入/7出或12入/11出或8入/15出
◆ 灵活支持4K和HD的同播制作
◆ 支持4K/HD、HDR/SDR、BT.2020/BT.709信号互转
◆ 5个的键控器,4条AUX母线
◆ 静帧、视频短片、快拍、事件、宏存储功能可实现多种图像效果
◆ 7英寸LCD 显示器明亮清晰、控制面板易于操作
◆ 支持TSL 5.0协议
◆ 支持Panasonic AW系列PTZ摄像机的操控




AV-UHS500MC
4K制作切换台
紧凑型4K/12G-SDI 现场制作切换台


紧凑型多功能切换台助力便捷的4K现场制作

功能丰富的4K/HD 多格式制作切换台,延续了Panasonic 切换台系统高性能、 高可靠性的传统。
拥有紧凑的一体化机身,这款4K 视频制作切换台的操作性不仅传承了HD 切换 台的全部基因,更搭载了多项高端应用功能。除了应用在演播室、转播车、大学阶梯教室、企业会议室等场合,AV-UHS500MC 还非常适合电子现场制作系 统(EFP)。其设计便于携带和安装,它将成为舞台及其他赛事活动制作的首选工具。


○支持多种接口: 12G-SDI/3G-SDI/HDMI
○支持UHD/HD 多格式
○配备两个选件插槽,支持功能扩展
○输入/ 输出数: 8 个输入/ 7 个输出(标配),16 个输入( 安装2个输入 附加选件板时)/15个输出 ( 安装2个输出附加选件板时)
○5个键控器,获得丰富的图像效果
○支持上/ 下变换功能、HDR/SDR 转换功能和ITU-R BT.2020/BT.709 转换功能;扫描转换和幅型变换功能;色彩校正功能

○4条AUX总线, AUX 1和AUX 2具有MIX转换功能。DSK 1和DSK 2 可分配给AUX 1和AUX 2进行上键

○动画划像:利用视频存储器中的数据与过渡效果相结合以创建动画划像

○支持TSL5.0:TSL5.0协议支持AV-UHS500MC与外部设备之间通过网络传输TALLY、总线切换及源名称信息

ROI ( 兴趣区域) 功能(new):ROI功能可从单个输入信号源创建四个剪切(裁切)信号,用作独立的输入信号源
音频源选择功能(new):AV-UHS500MC除了音频跟随视频之外,还允许将所选视频输入源的音频与另一视频信号和输出进行复用

○松下一体化摄像机控制

灵活支持4K 和HD 混合操作

支持12G-SDI/3G-SDI/HDMI
支持标准的单根12G-SDI 同轴电缆传输4K视频,使高质量4K视频制作的设置和操作更简易。此外,支持HDMI,允许通过电脑直接输入数据进行直播制作,例如在研讨会和讲座进行期间,无需另配HDMI 转换器。

8个SDI输入、2个HDMI输入*1
5个SDI输出、2个HDMI输出
在4K模式下,也可提供与高清操作相同数量的输入和输出。另可根据需要,通过在两个扩展槽添加选购板卡来增加接口数量。

输入接口的
数量
 12G/3G-SDI  8 个输入,标准/ 16 个输入,最多*2
 HDMI  2 个输入,标准*1 / 8 个输入,最多*2
 输出接口的
数量
 12G/3G-SDI  5个输出,标准/13个输出,最多*2
 HDMI  2个输出,标准 /8 个输出,最多*2
*1: HDMI输入通道使用数量的增加,会导致SDI输入的数量减少。HDMI输入与CPRM(无法输入)不兼容。
*2: 当安装可选单元时。详情请见封底。

支持UHD/HD 多格式
支持4K/3G/HD多种格式,包括2160/50p、59.94p和1080/50p、59.94p。

UHD/HD功能对照

  AV-UHS500MC
4K(UHD) 模式 2K(HD) 模式
DVE 选配(AV-UHS5M5MC) 标准
CLIP 1ch 2ch
STILL 1ch 2ch


所有输入接口都有帧同步器
所有输入通道都有内置帧同步器。同步锁定功能还支持采用外部同步信号( 黑场或三电平) 的系统同步。

多种内置转换功能,包括上/ 下变换
拥有多种转换功能,作为标准配置。无需外部转换盒。
• 上/ 下变换功能
• HDR/SDR 转换功能
• ITU-R BT.2020/BT.709 转换功能
• 扫描和幅型转换功能
• 色彩校正功能

支持视频输入 / 输出


强大的键控器和存储功能实现多种图像效果

多种视频转换和效果
除了标准的划像、混像和切换转换,还提供了2通道的DVE转换模板, HD模式下包含多种转换图案,如缩放、滑动、挤压和3D划像。4K模式的DVE功能需要增加AV-UHS5M5MC选件。


视频帧存
静态(STILL)或视频(CLIP)图像,高清模式下各2通道和4K模式下的各1通道,可录制、载入并选作信号源进行回放,帧存包含键通道(4K模式下,最多可以存储18秒移动图像)。

4条AUX 总线,DSK 1和DSK 2可分配给AUX 1和AUX 2进行上键
配备2条PinP总线和4条AUX总线。硬边和软边效果可适用于PinP总线。除了切换、总线输出转换功能(PinP和AUX总线输出转换效果),还支持混像(仅AUX总线1和2)。通过AUX总线和M/E部分,可灵活实现多种节目组合的输出。DSK 1和DSK 2还可分配给AUX 1和AUX 2进行上键。


5 个键控器
3个键控器,外加2个下游键( DSK),支持亮度键、线性键、full键的功能。KEY 1和DSK 1可指派为色键,采用品质卓越的Primatte® 算法*,应用于实时抠像处理。本装置支持2个通道的PinP。
* 该算法广泛应用于流行非线性编辑系统,用于全球电影、电视节目、音乐视频和广告制作等。


多种存储功能实现流畅的现场制作
■快拍存储器
最多可注册并调用100种背景划像模式、PinP尺寸、边框宽度和其他视频效果。可以设置“溶像效果”,确保从当前图像顺利切换到快拍存储器中注册的图像或操作。
■事件存储器
使用事件存储功能,可以在时间轴上依次注册并回放多达64个图像效果。这样就可以轻松顺畅地执行高表现力的连续效果。最多可以注册100个事件存储器。
■宏存储器
该功能允许记录和回放控制面板上的一系列操作。还可以记录和回放设置信息,如输入/输出和键控器,使涉及复杂操作的视频效果易于执行。宏存储器回放是通过分配给交叉点按键来执行的。

SDHC/SDXC存储卡插槽
可使用SDHC/SDXC存储卡保存视频帧存、快拍存储数据、事件存储数据和设置数据。


一体化摄像机控制功能





两通道多画面监看功能
两种独立的多画面监看输出功能,作为标准配置,最多可在一个屏幕上显示16个分屏(总共10种模式)。
• 多画面监看布局有10种模式可供选择,包括4分屏、5分屏(两种模式)、6分屏(两种模式)、9分屏、10分屏(两种模式)、12分屏*和16分屏。
• 可以显示源名、Tally、音频电平表、时钟和安全标记。
• 在匹配模式(视频图像与分割框大小相同)和挤压模式(将源名和音频电平表放在图像外部)之间进行选择。
* 不能在720p 分辨率下操作。



ROI(兴趣区域)功能(new)


*ROI 功能可能无法使用部分视频格式输入。有关详细信息,请参阅《支持输入信号》列表。

AV-UHS500MC配备的ROI功能可从单个输入信号源创建四个剪切(裁切)信号,用作独立的输入信号源。标准SDI输入接口5-8以及通过可选插槽连接的SDI/HDMI输入装置可使用ROI功能。

<主要功能>
•最多可使用12个*ROI信号源(每个视频输入最多4个ROI信号源)。
•与水平旋转/ 俯仰/ 变焦一样,可调整并记录每个素材的位置和尺寸(每个ROI最多可记录10个)。
•与水平旋转/ 俯仰/ 变焦一样,可在已记录的位置之间平滑移动。
•可用变焦比为10% (x10)至100%(x1)。
*当可选插槽A或B连接SDI或HDMI输入装置时。


GUI菜单屏示例



音频源选择功能

除了音频跟随视频之外,音频源选择功能还允许将所选视频输入源的音频与另一视频信号和输出进行复用。可为AUX1-4、PGM、PVW、CLN和MV选择单独的音频源。
<可选音频源>
IN1, IN2, SDI IN3-8,IN-A1-A4, IN-B1-B4
*只有当ANC设置为ON时,音频才被复用。



7 英寸LCD 显示器,具有出色的可视性和易于操作的控制面板



*1: 仅适于4K模式的still/clip( 静止/动态)。
*2: 连接AV-UHS5M3MC时,A1-A3 和B1-B3 。

*3: 连接AV-UHS5M4MC ,A1-A3 和B1-B3 。

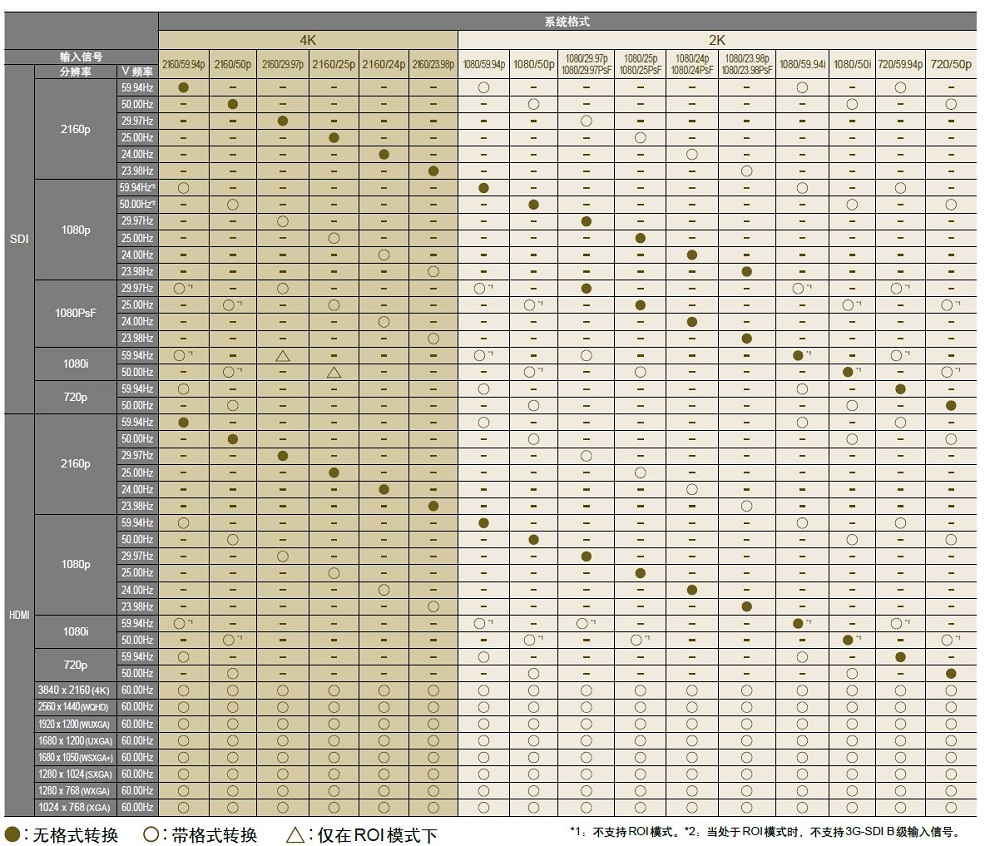

支持输入信号



根据需要使用五个可选单元进行功能扩展



可选单元


系统配置


尺寸  单位:毫米(英寸)


相关设备
可通过AV-UHS500MC 进行摄像机控制的松下一体化摄像


详情,请参见松下网站 ( https://pro-av.panasonic.net/en/ )。

运行验证的第三方设备
Lawo LBP SNAP 系列
远程操作面板



* HDMI和HDMI高清多媒体接口以及HDMI标志是HDMILicensingAdministrator,Inc 在美国及其他国家的商标或注册商标。
* SDHC和SDXC标志是SD-3C,LLC的商标。
* Primatte®是IMAGICADIGIXInc.的注册商标。Primatte®的版权归IMAGICADIGIXInc所有。Primatte®的专利归IMAGICADIGIXInc所有。
* 规格如有变更,恕不另行通知。

制作切换台 AV-UHS500MC
常规
电源 AC 100 V 至240 V, 50 Hz/60 Hz
功耗 1.5 A
工作温度 0°C至40°C
工作温度 10% 至90% ( 无结露)
存储温度 0°C至40°C
存储温度 10% 至90% ( 无结露)
重量 大约7 kg
尺寸 (W x H x D) 440 mm x 170 mm x 360 mm (不包括凸出部分)
视频接口
SDI 输入 1 至
SDI 输入 8 接口
8 路(使用选配单元时,最多可增加8 路)
• 接口: BNC x 8
• 色彩空间转换功能
• 帧同步器功能
• 接口 配备简单的格式转换器。
• 接口 配备上变换器。
• 接口 配备色彩校正器。
* SDI 输入 1/2 使用时, HDMI 输入 1/2 不可用。
12G-SDI 12G-SDI, 符合SMPTE ST 2082-10 标准
3G-SDI 3G-SDI, 符合SMPTE292 标准 ( 与Level A/B 兼容)
HD-SDI HD-SDI, 符合SMPTE292M 标准
HDMI 输入 1 至
HDMI 输入 2
接口
2 路(使用选配单元时,最多可增加6 路)
视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50
Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25
Hz,1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz,
2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz
PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60
Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz),
WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz),
WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz)
模式: Full/Fit-H/Fit-V
• 扫描和幅型转换功能、帧同步器及色彩空间转换功能
• 接口: HDMI x 2
• 此接口不支持CPRM 技术。
* HDMI 输入 1/2 使用时, SDI 输入 1/2 不可用。
SDI 输出 1 至
SDI 输出 5 接口
5 路(使用选配单元时,最多可增加8 路)
• 接口: BNC x 5
• 下变换器至1080p,色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预
监, 可以指定输出。
12G-SDI 12G-SDI, 符合SMPTE ST 2082-10 标准
3G-SDI 3G-SDI, 符合SMPTE292 标准(与Level A 兼容)
HD-SDI HD-SDI, 符合SMPTE292M 标准
HDMI 输出 1 至
HDMI 输出 2
接口
2 路(使用选配单元时,最多可增加6 路)
• 接口: HDMI x 2
• 可下变换至1080p
• 色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预
监, 可以指定输出。
信号格式 2160/59.94p, 50p, 29.97p*1, 25p*1, 24p*1, 23.98p*1, 1080/59.94p,
50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i,720/59.94p, 50p
信号处理 R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit ( 仅限HDMI)
Y: CB:CR 4: 2: 2 10 bit
ME 数量 1ME
同步接口
参考接口
参考输入/
BB 输出
在Genlock 模式下:黑场或三电平同步输入信号(带环路输出)
• 在外部同步模式下执行环通输出。
• 如果不使用环通输出,则提供75Ω 接口。
• 接口 : BNC x 2
• 与支持的系统格式相同的黑场频率。
• 对于24.00p 格式,不支持黑场输入信号。
• 使用1080 /23.98PSF 格式, 10 字段ID 的黑场
(SMPTE318M 标准) 或支持的三电平同步信号。
• BB 信号在内部同步模式下从两个接口输出。
视频延迟时间 1 路 (H) 当帧同步器设置为[ 关闭] 并且上变换器和下变换器都不工作
1 帧 (F) 当帧同步器设置为[ 开] 并且上变换器和下变换器正在工作
• 当信号通过PinP, DVE, 多视图,向下变换或HDMI 输入,每种情况
下最大延迟1 帧。
控制接口
LAN 接口 兼容1000BASE-TX 和AUTO-MDIX(用于IP 协议)
• 连接电缆: LAN 电缆 (CAT5E), 最大100 m,
STP ( 屏蔽双绞线) 推荐电缆
• 接口: RJ-45
TALLY GPI 接口 输入: 8 输入,光电耦合器感测
输出: 19 输出;从R/G TALLY 中选择
报警:1 输出,开路集电极输出(负逻辑)
选配单元
常规
AV-UHS5M1MC AV-UHS5M2MC AV-UHS5M3MC AV-UHS5M4MC AV-UHS5M5MC
电源 DC 12 V AV-UHS500MC 提供
功耗 15 W 1.2 A 16 W 1.3 A 14 W 1.1 A
工作温度 0°C 至 40°C
工作温度 10% 至 90% (无结露)
存储温度 0°C 至 40°C
存储温度 10% 至 90% (无结露)
重量 大约371 g 大约353 g 大约354 g
尺寸 (W x H x D) 112 mm x 42 mm x 167 mm
(不包括凸出部分)
112 mm x 42 mm x 166 mm
(不包括凸出部分)
SDI 输入单元 AV-UHS5M1MC
SDI 输入 1 至
SDI 输入 4 接口
4 路
• 接口: BNC x 4
• 帧同步器功能
• 上变换器已安装
• 色彩空间转换功能
• 色彩校正装置
12G-SDI 12G 串行数字,符合SMPTE ST 2082-10 标准
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器80m(使用电缆时)
3G-SDI 3G 串行数字,符合SMPTE292 标准 (Level A/B)
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器100m(使用电缆时)
HD-SDI HD 串行数字,符合SMPTE292M 标准
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器100m(使用电缆时)
SDI 输出单元 AV-UHS5M2MC
SDI 输入 1 至
SDI 输入 4 接口
4 路
• 接口: BNC x 4
• 下变换器
• 色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键
预监, 可以指定输出。
12G-SDI 12G 串行数字,符合SMPTE ST 2082-10 标准
0.8 V [p-p] ± 10% (75 Ω)
3G-SDI 3G 串行数字,符合SMPTE292 标准(Level A)
0.8 V [p-p] ± 10% (75 Ω)
HD-SDI HD 串行数字,符合SMPTE292M 标准
0.8 V [p-p] ± 10% (75 Ω)
HDMI 输入单元 AV-UHS5M3MC
HDMI 输入 1 至
HDMI 输入 3
接口
3 路
视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz,
1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz,
1080p/25 Hz, 1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz,
2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz,
2160p/23.98 Hz
PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440,
60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60
Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60
Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz)
模式: Full/Fit-H/Fit-V
• 接口: HDMI x 3
• 帧同步器功能
• 色彩校正装置。
• 扫描和幅型转换功能、色彩空间转换功能
• 此接口不支持CPRM 技术。
HDMI 输出单元 AV-UHS5M4MC
HDMI 输出 1 至
HDMI 输出 3
接口
3 路
模式: Fit-V, Fit-H, Full, Full-90%, Full-80%
像素大小: 自动, WQHD (2560 x 1440, 60 Hz), WUXGA (1920
x 1200, 60 Hz),UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x
1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768,
60 Hz), XGA (1024 x 768, 60 Hz), 原生
色彩: 自动, RGB, YUV444, YUV422
• 接口: HDMI x 3
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键
预监, 可以指定输出。
• 扫描和幅型转换功能、色彩空间转换功能
