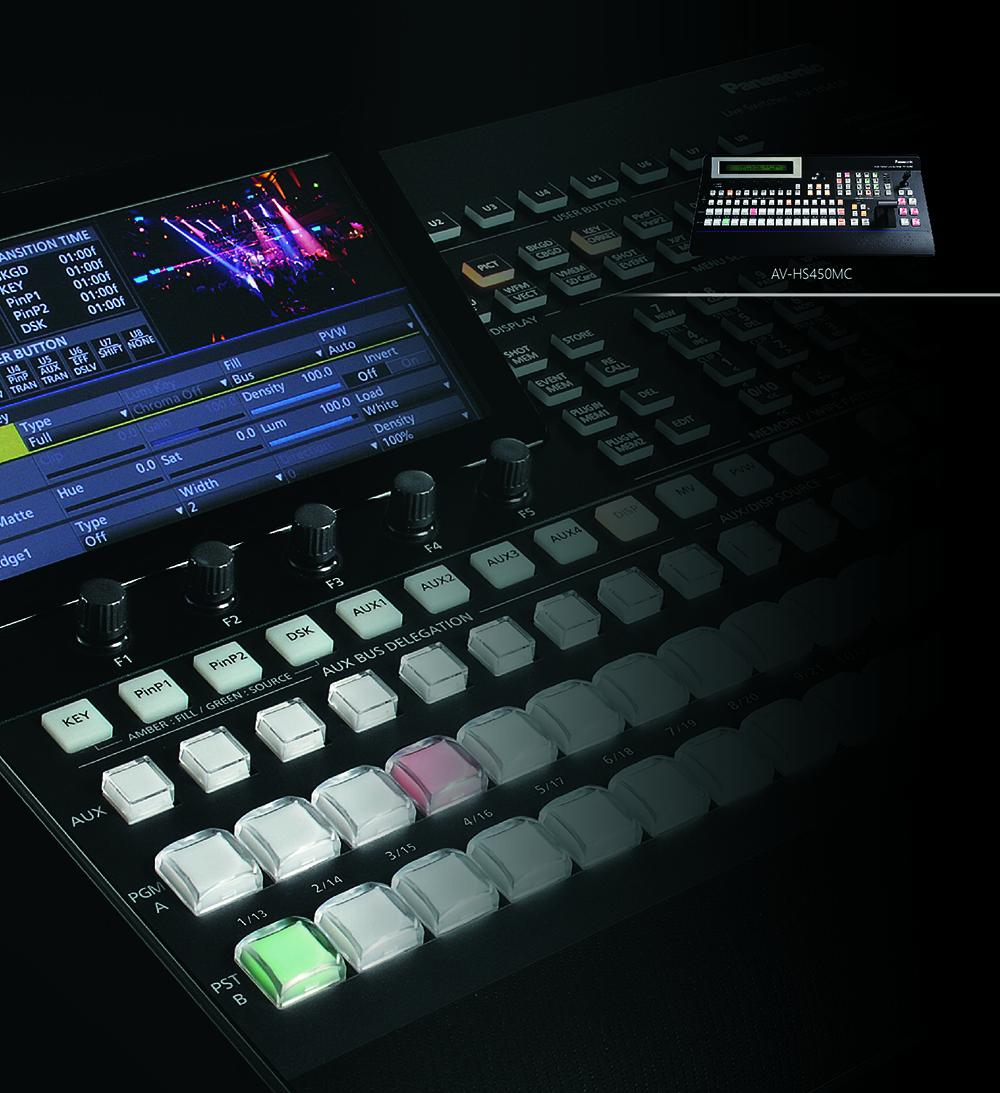

AV-HS450MC

多格式切换台

◆ 标准配置8路3D双通道输入(最大9路)/3路3D输出
◆ 3种3D视频输出格式:双链路、Side-By-Side和Line-by-Line
◆ 3D矫正功能:水平/垂直反转,对于3D支架系统的任意一个输入都可以进行位移矫正
◆ 3DPrimatte®色键:色键能够同时混合到左眼和右眼里面
◆ 多画面分割显示时,PGM和PVW的输出显示能够叠加3D信号状态

市场参考价:¥480,000(标准配置)




◎ 紧凑的设计以及多种输入与输出信号选择
◎ 兼容多种高清/标清格式
◎ 可选的输入输出板实现系统的灵活扩展
◎ 内置双监视器多画面显示功能可在两块屏幕上显示高达20幅图像
◎ 强大的功能

配置齐全、功能强大,满足高清电视和数字电影的专业需求!



具备高图像质量、良好通用性和便捷操作的松下多格式切换台,是融合新技术与广播级高质量于一身的 HD 制作利器,在全世界多种视频制作环境中都大显身手的产品。



• 适应世界范围内的HD/SD 多格式

满足日益高涨的高清化制作的需求,兼容众多 HD/SD 格式。支持 HD/SD 信号混合运用,是从标清到高清过渡时期的明智选择。

• 内置帧同步器和同步信号发生器
全系列产品的每路输入都配置有高性能的 10 bit 帧同步器,实现非同步视频信号源之间的平滑切换。还可以接受外部基准信号 (B.B 或三电平 ) 输入,或输出基准同步信号 (B.B),从而支持与外部系统同步。

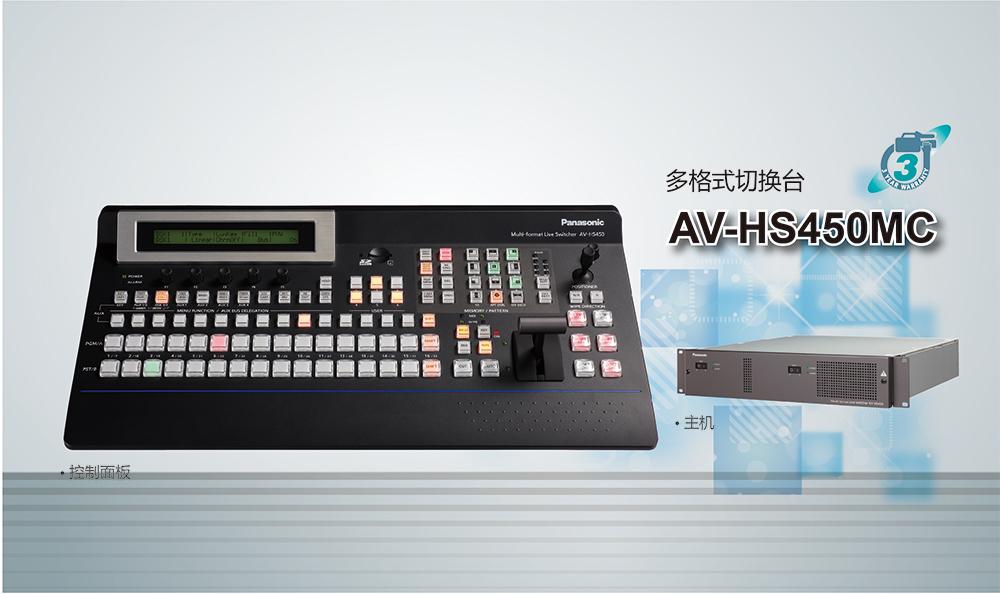

◎ AV-HS450MC





• 标准配置 16 路 SDI 输入、4 路 SDI 输出、2 路 DVI-D 输出,内置双通道多画面显示器。

控制面板、主机相对独立的分离型 1M/E 切换台。标准配置 16 路HD/SD-SDI 输入、4 路 HD/SD-SDI 输出、2 路 DVI-D 输出。标准配置 1 路全功能键,包括高级色键功能。标准配置 2 路下游键、2路画中画、双通道 DVE 具有丰富的特技效果。众多的功能加上丰富的输入和输出接口选件,使系统具有极佳的兼容性和扩展性。

※ AV-HS04M1, M2, M3, M4, M5, M6, M7, M7D, M8 不支持 1080/24PsF24PsF 和 1080/23.98PsF。

• 标准配置中包含 4 路上变换器、8 路彩色校正器标准配置双电源系统

由控制面板和 2RU 主机组成的 16 直切键 1M/E 切换台。标准配置具有 16 路 HD/SD-SDI 输入, 并且每路输入都有内置的 10 bit帧同步器,另外还内置了 4 路上变换器与 8 路彩色校正器。标准输出配备有 4 路 HD/SD-SDI、2 路 DVI-D 输出。标准配置 4 路 AUX 母线,并允许 SDI 输入的嵌入音频通过。其中第 1路 AUX 母线还可以加入 MIX 功能,实现更加灵活的操作。标准配置双电源系统,在现场直播中也可以安心使用。通过增加扩展板,还可支持模拟分量、模拟复合、DVI 输入、以及模拟分量及 DVI 输出。由此可见,AV-HS450 确实具有一个非常灵活与多样化的系统结构。

丰富的输入和输出可以构建多种多样的系统。适合在电视新闻、体育比赛、网络直播、电影制作、学校教育在内的多种应用。

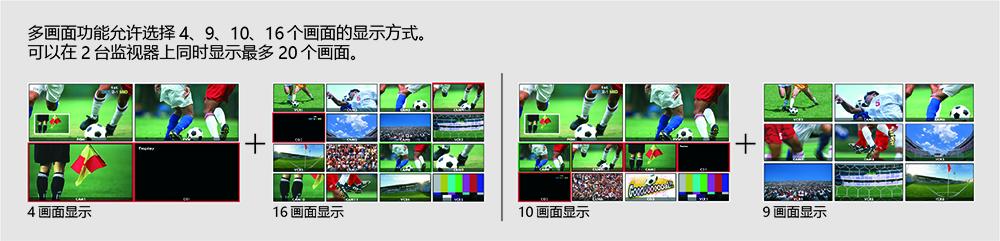

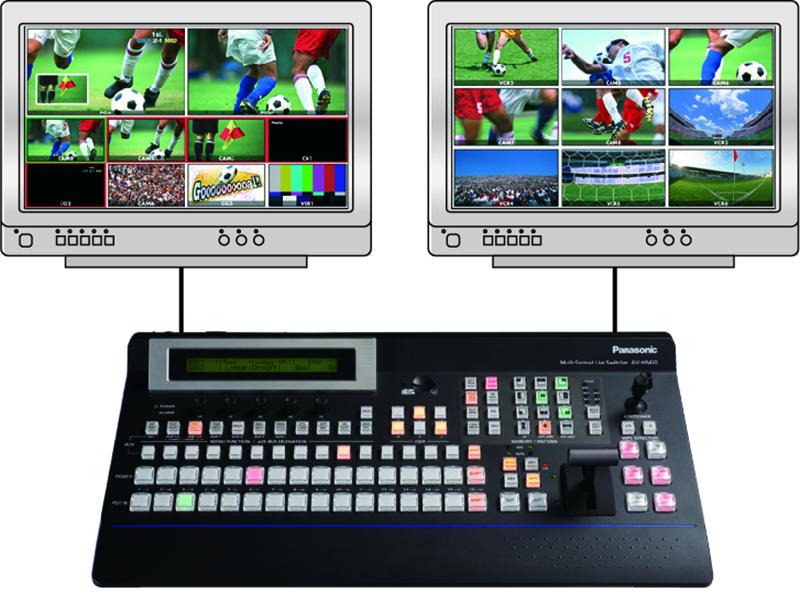

• 标准配置双通道多画面显示功能在 2 台监视器上实现多达 20 画面的显示

标准配置了双通道多画面显示功能,在 2 台监视器上可以显示节目图像(PGM)、预监图像 (PVW)、输入图像信号等最多 20 个画面。即使是大型节目制作或直播活动,也可用 2 台监视器灵活应对。这一独特功能设计能够节省空间、减少系统构建的成本、并改善节目制作工作流程。




• 标准配置 2 路 DSK、2 路 PinP、1 路全功能键,其中色键采用高品质色键技术

标准配置 1 路全功能键。

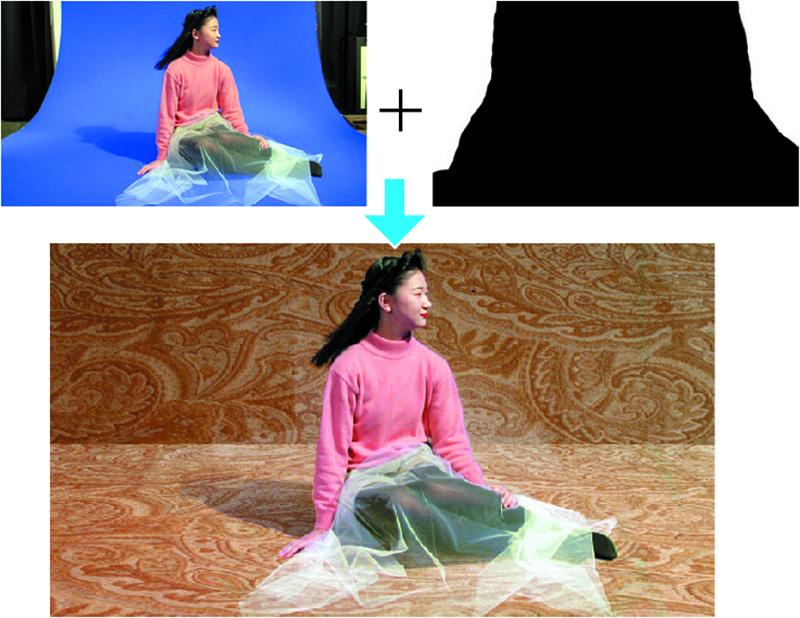

其中的色键功能,采用了在全世界的电影、电视产品、音乐录像、广告制作上广泛使用的 Primatte 高端色度键技术。通过简单操作,轻松实现了专业色键器才能达到的高精度色键合成。
标准配置 2 路 DSK 下游键功能,在下游键里可实现加边和阴影等效果。标准配置 2 路 PinP 功能,在 2 个画中画中可分别选择添加硬边或软边效果,并且画中画的窗口可以分别选择方形或圆形 2 种形式。
Primatte® 是 IMAGICA DIGIX 公司的注册商标。
Primatte® 的版权属于 IMAGICA DIGIX 公司。
Primatte® 的专利属于 IMAGICA DIGIX 公司。

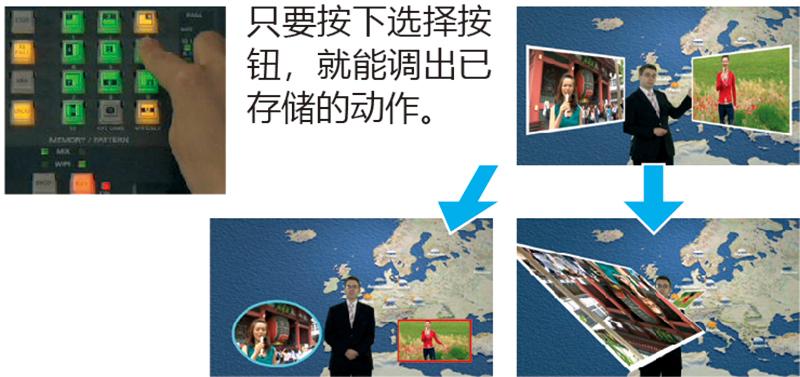

• Shot memory、PinP memory 等存储功能进一步得到充实

可以将背景的转换模式和 PinP 大小、位置、动作过程、边界宽度等图像状态分别进行存储,且调用方便。可以在现场无忧无虑地运用这些存储功能,而不受任何特殊限制。

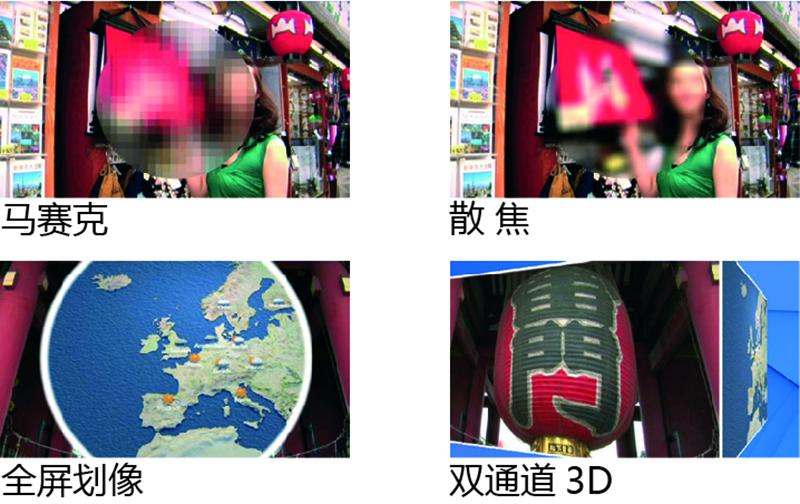

• 多种特技效果带来更大的创新灵活性

特技效果包括 :划像、混合、剪切以及压缩、滑动等 DVE 转换。此外,还可以采用双通道的 DVE 转换,凸显 2 个画面的一进一出效果。还配置有马赛克、散焦、油画等图象处理功能,可以满足多种多样的节目需求。

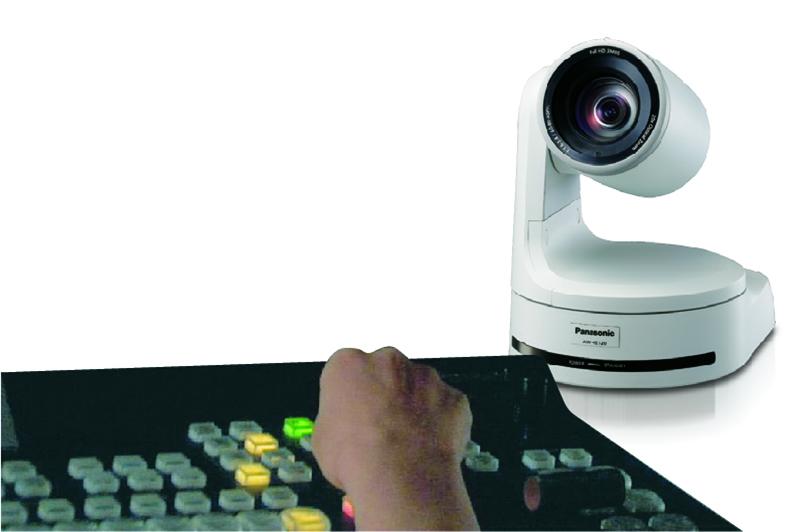

• 摄像机控制功能,使远程操作控制进一步自由自在

当直接连接一台 AW-HE120W/K 一体化摄像机或 Panasonic 的多用途云台系统时,在切换台的操作面板上可以直接控制云台的水平与俯仰转动以及镜头的推拉和聚焦。如果连接一台 Panasonic 的控制器(AW-RP120、AW-RP50),通过本机切换,最多可以控制五台 AW-HE120W/K 或 Panasonic 的云台系统,对每个云台还可以设置 10 个位置的预置状态。

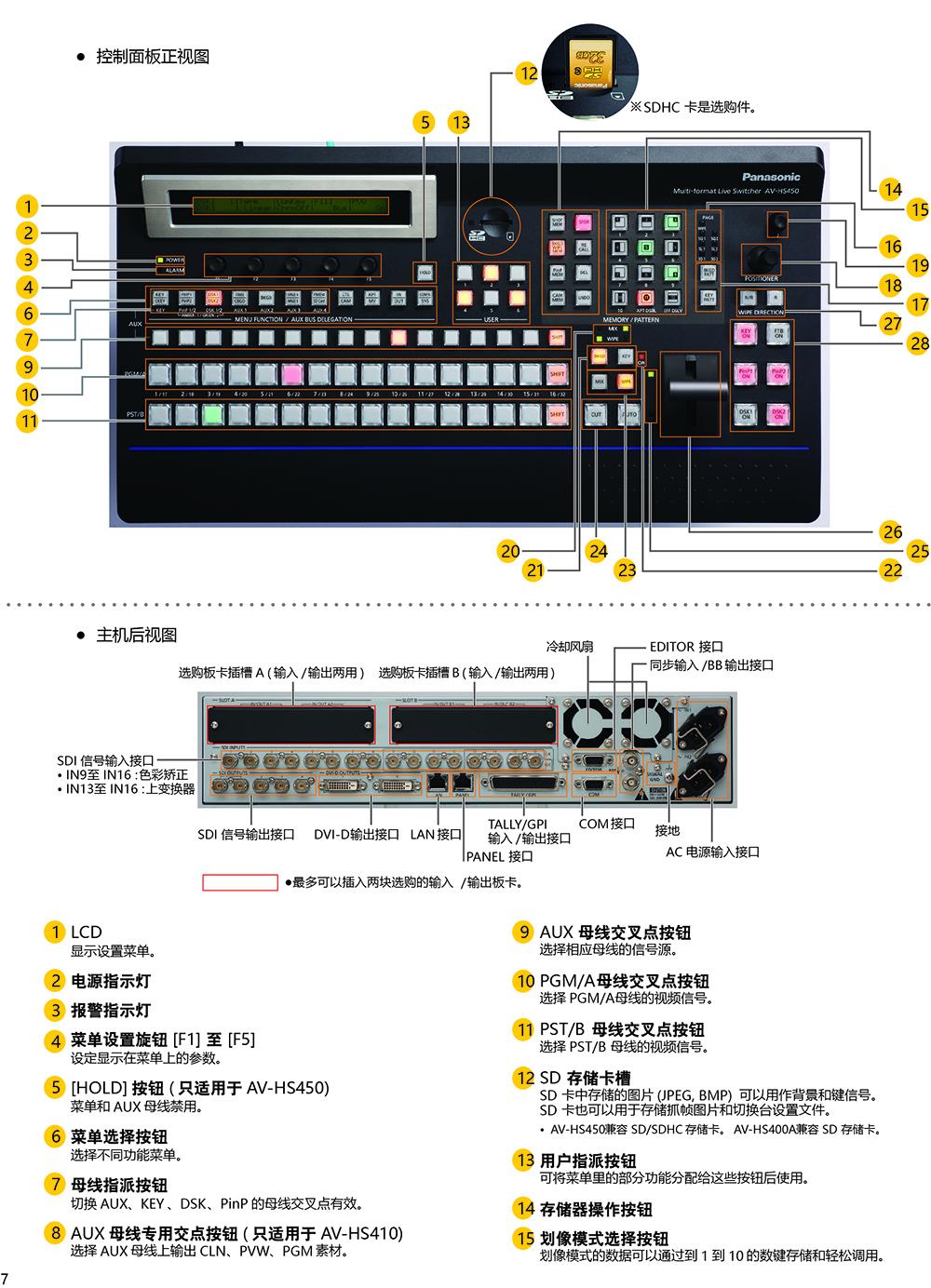

• AW-HS450MC 面板和接口

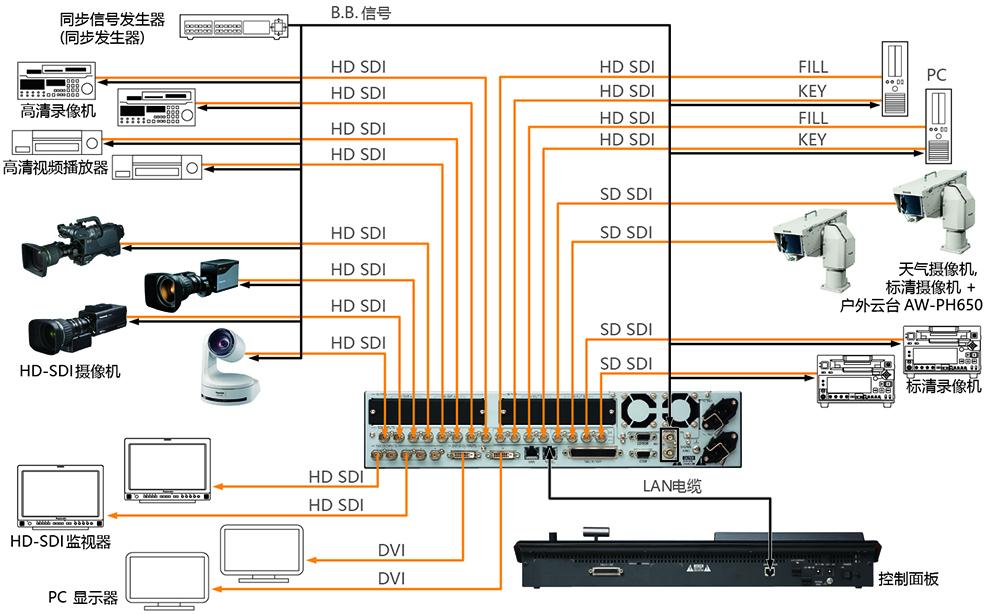

• AV-HS450MC 系统示例

电视台、影视制作公司以及中型演播室和转播车的理想选择。
该例子采用了用于摄像机的 HD/SD-SDI 卡并采用一个外部同步发生器用于外同步锁相参照。

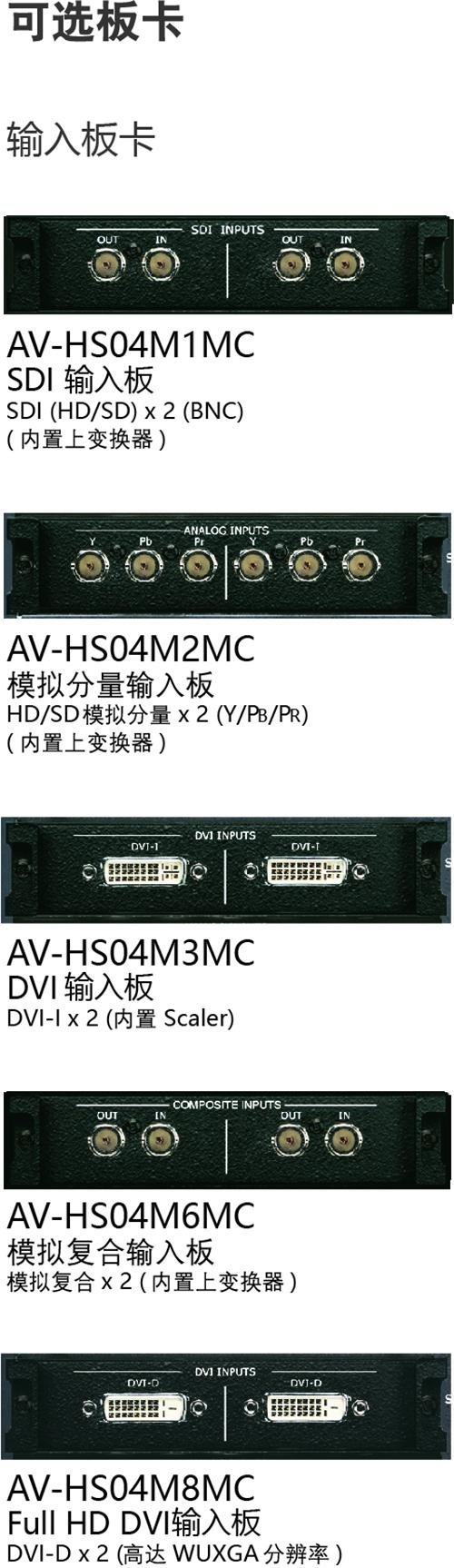

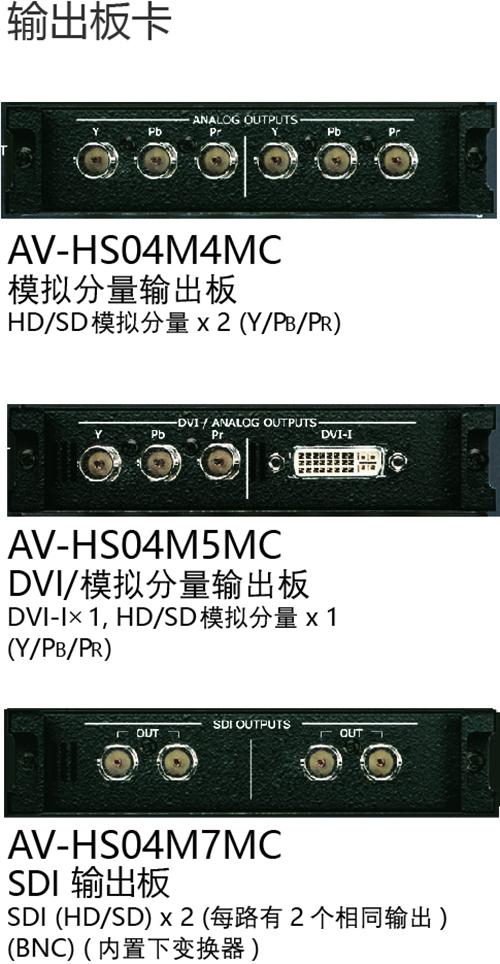

• AV-HS450MC 可选板卡









型号 AV-HS450
电源 主机:
控制面板:
AC 100 V 至 120 V, 50/60 Hz/120 W DC12 V ±10 % (AC 适配器供电), 0.8 A
操作温度 0 ° C 至 40 ° C
操作湿度 10 % 至 90 % ( 无结露)
尺寸 (W x H x D) 主机:
控制面板:
(2RU) 482 mm x 88 mm x 471 mm
( 不含突起物)
560 mm x 88 mm x 299 mm ( 不含突起物)
重量 主机: 控制面板: 大约 9.8 kg( 没有安装选购件时/ 不包括配件) 大 约10.3 kg (安装所有选购件时/不包括配件)
大约 3.9 kg ( 不包括配件)
视频格式 HD: 1080/59.94i, 1080/50i, 1080/24PsF※1,1080/23.98PsF※1, 720/59.94p, 720/50p
SD: 480/59.94i, 576/50i
信号处理 Y:CB:CR 4:2:2, 10 bit (8 bit 用于 FMEM) /RGB 4:4:4, 8 bit
ME 1ME
视频输入※2 主机, 最多20 路输入通道
标准 SDI: 16 lines, BNC x 16 (IN 1 至 16)
HD (SMPTE292M)/SD (SMPTE259M) 标准, 0.8 V [p-p] ±10 % (75 Ω)
可选:最多 4 路输入 (IN A1, A2, B1, B2)(两个输入/
输出槽最多可以安装两个选项面板)
视频输出※2 主机, 最多10 路输出通道
标准 SDI: 4 lines, BNC x 5 (OUT 1 to 4 x each, 2个分配输出只用于SDI OUT 1)
HD (SMPTE292M)/SD (SMPTE259M) 标准, 0.8 V [p-p] ±10 % (75 Ω)
标准 DVI-D: 2 lines, DVI-D x 2, (OUT 5, 6)
( 不支持模拟输出信号)
可选:  最多 12 路输出 (OUT A1, A2, B1, B2)
(两个输入/输出槽最多安装两个选件面板)
参考输入/ 输出 主机
在GENLOCK模式中:BB或三电平同步输入信号(循环输出)
在内部同步模式下: BB输出信号 x 2
  1. 支持与系统格式相同的场频率。
  2. 通过1080/23.98PsF, 1080/24PsF 格式,只支持
GENLOCK 模式
  1. 通过1080/23.98PsF 格式,支持带10F-ID(符合SMPTE318M标准)的BB或三电平信号。
接口 PANEL/ 主机 RJ45 x 1, 100 Mbps (用于连接主机和控制面板)
EDITOR 主机,D-sub 9 pin x 1, RS-422 (兼容 GVG 协议)
COM 主机,D-sub 9 pin x 1, RS-422 (云台系统控制l)
TALLY/GPI 主机:  D-sub 50 pin x 1 ( 可设定8 IN, 31 OUT 和 1 ALARN OUT )
控制面板: D-sub 25 pin x 1 ( 可设定8 IN 和 8 OUT t)
LAN 主机,RJ45 x 1, 10 BASE-T/100 BASE-TX
可移动媒介 SD 存储卡 控制面板支持, 最大 32 GB ( 兼容SDHC存储卡)
静止图像文件: 载入/ 保存,设置数据: 备份
标准配件 CD-ROM ( 使用说明书 / 图像传输软件), 交流适配器 ( 用于控制面板),    电源线  (    用于主机和交流适配器), CAT5E 电缆 (STP, 电缆, 10 m)
功能

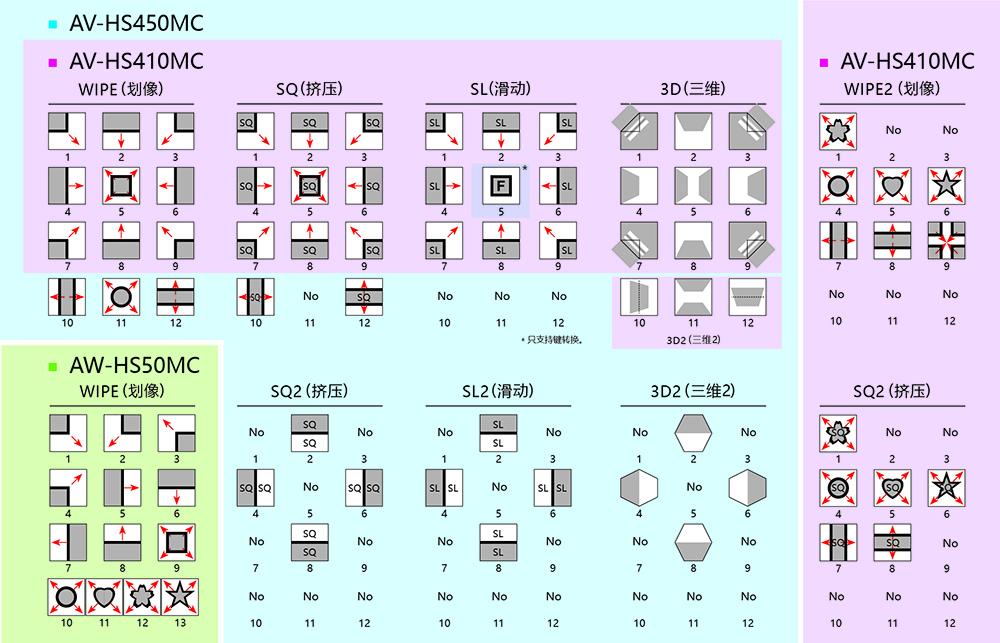

BKGD Wipe/DVE Pattern Wipe x 12, Squeeze x 11, Slide x 8, 3D x 12, 2ch squeeze x 4, 2ch slide x 4, 2ch 3D x 4
转换种类 Cut, Mix, Wipe ( 包括 DVE)
Image 处理对象:PGM/A, PST/B BUS
处理效果: 马赛克,散焦,单色,着色
KEYER 数量 1
类型 线性键, 亮度键, 色度键,Full key
转换种类 Cut, Mix, Wipe ( 包括 DVE)
Wipe/DVE Wipe x 12, Squeeze x 11, Slide x 9, 3D x 12
DSK 数量 2
类型 线性键, 亮度键
转换种类 Mix
P in P 数量 2
转换种类 Mix
AUX BUS AUX Bus 1 至 4 ※3
输入功能 帧同步器 IN 1 至 16 ※4
静帧 IN 1 至 16※4
上变换 IN13 至 16※4
色彩校正器 IN9 至 16
视频处理
输出功能 多画面 2 通道, 源名, Tally 指示, 分屏
( 屏幕可以分为4、9、10 以及16 个画面)※5
其他功能 OSD (PVW 和多个MULTI 输出), 相位调整,
色键取样标志,下变换器(仅限SDI输出板)
帧存储器 4 路通道 ( 帧存储器中存储的图像的数据即使在断电时也可以通过将其存储在装置内的闪存的方式得到保存。)
视频存储
存储功能 Shot memory, BKGD/Wipe memory, PinP memory, Camera memory ※6, 转换效果
※1: 1080/24PsF 和23.98PsF 与可选板卡AV-HS04 M1,M2,M3,M4,M5,M6,M7,M7D 以及M8 不兼容。

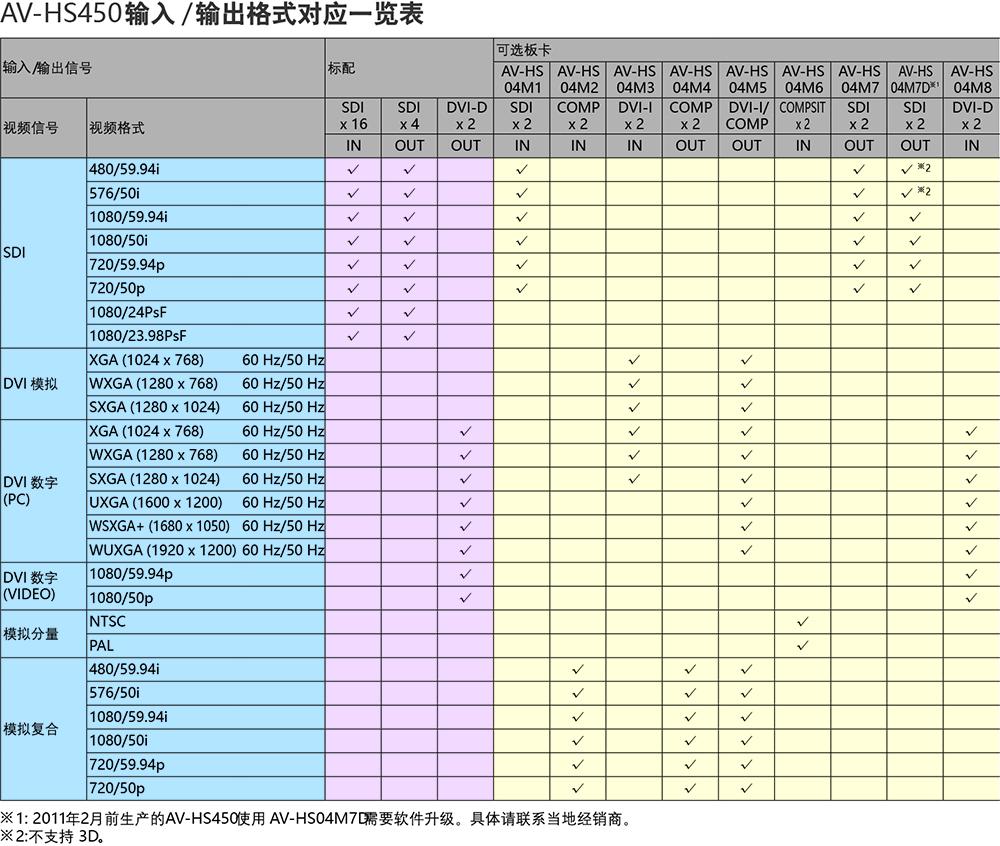

※2: 更详细信号支持信息。
※3: AUX BUS 1 与 MIX 过渡兼容。
※4: 输入A1、A2、B1 和B2 的规格取决于安装的选购设备的规格。
※5: 2 个屏幕上最多可以同时显示20 个信号。
※6: 可以用Panasonic 遥控摄像机存储并调出10 个预设(每台摄像机)。
